導彈的彈翼是從哪伸出來的？

首先要說明的一點：導彈的彈翼不全是要伸縮的。比如裸彈發射的導彈，像早期的S-57、S-200、“紅旗”2、“霍克”、“標準”1等防空導彈，“薩格爾”反坦克導彈，彈翼都是固定安裝的。只有采用裝箱、裝筒發射，或者掛載于戰機內置彈艙的導彈，才會牽涉到彈翼折疊問題，而且只是一部分如此。例如一些遠程導彈，如美國的“標準”2、“標準”6、“改進型海麻雀”防空導彈，“標準”3反導導彈，采用的彈翼是寬度很窄的邊條翼，也不存在折疊彈翼和發射之后伸展的問題。還有不少導彈采用的是無翼布局，也就是沒有彈翼。而有些無翼導彈不僅沒有彈翼，連尾翼都沒有，只有一個光溜溜的彈體，例如洲際彈道導彈、美國研制的“陸基攔截彈”（GBI）等，它們自然也不用考慮彈翼折疊和發射之后伸展的問題。有些空空導彈雖然裝有彈翼，但尺寸較小，甚至還采取了切尖措施，可以直接掛到戰機的內部彈艙里，例如美國的AIM-120C/D，這樣也不存在折疊彈翼和發射后伸展的問題。

只有一些彈翼尺寸比較大的導彈，以及采用多聯裝發射箱或發射筒的導彈，才需要考慮彈翼折疊和發射后的伸展問題。折疊彈翼的優點是能夠有效縮小導彈的橫向尺寸，便于貯存、運輸，節省發射裝置貯運空間，增加車輛、載艦或載機的攜彈量，提高戰斗力。

彈翼怎么折、怎么伸

導彈的折疊彈翼在發射前通常折疊在彈體內或彈體表面。按折疊方向分，有橫向折疊式、縱向折疊式、伸縮式、潛入式、卷弧式等；按彈翼展開的驅動方式分，有彈簧力式、壓縮空氣式、燃?xì)鈮毫κ?、液壓作?dòng)筒式、電機驅動式等。

折疊彈翼的設計不是簡單的事兒，既要保證在發射前彈翼可靠固定，又要確保在發射后彈翼能順利展開、可靠鎖定，而且沖擊過載還不能大，以免影響導彈正常飛行。由于展開機構主要用于保證彈翼順利折疊與展開，其性能直接影響彈翼展開的快速性、穩定性及可靠性，所以是導彈折疊翼的關鍵。一般來說，折疊彈翼展開機構包括翼面、驅動能源、展開機構、限位緩沖機構和鎖定機構等部分。

我們?cè)谛侣勔曨l或照片中最常見的采用折疊翼的導彈，是遠程巡航導彈。它們不管型號有多少，大致結構都很相似，通常是兩片大展弦比平直彈翼，以縱向折疊方式藏于彈體內，外面有一個柔性長條縫隙狀口蓋。導彈發射后，彈翼在展開機構的作用下從彈體內伸出展開并鎖定，然后口蓋閉合，從而避免縫隙導致飛行阻力和雷達反射截面積增大。

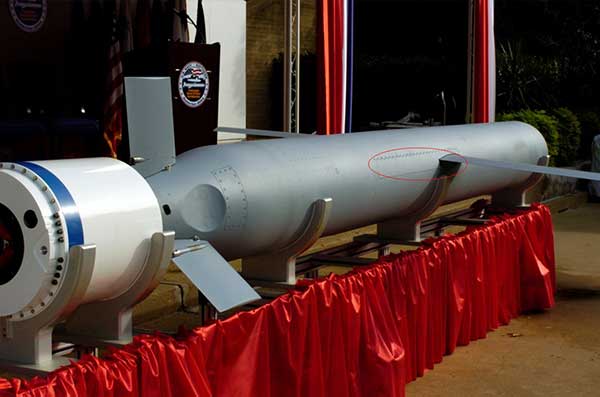

▲“戰斧”Block4巡航導彈的彈翼展開狀態，紅圈內是柔性縫隙口蓋（美國國防部）

▲從MK41垂直發射裝置發射升空的“戰斧”巡航導彈尚未展開彈翼（美國海軍）

我國之前研制的“紅箭”9反坦克導彈，X-X布置的4片刀片形彈翼、4片矩形尾翼，分別是縱向朝后、朝前折疊在彈體內，但是沒有像巡航導彈那樣的長條縫隙口蓋。當導彈發射出筒，彈翼和尾翼分別向前上方和后上方展開并鎖定之后，原先折疊彈翼和尾翼的地方就露出了清晰的開槽。

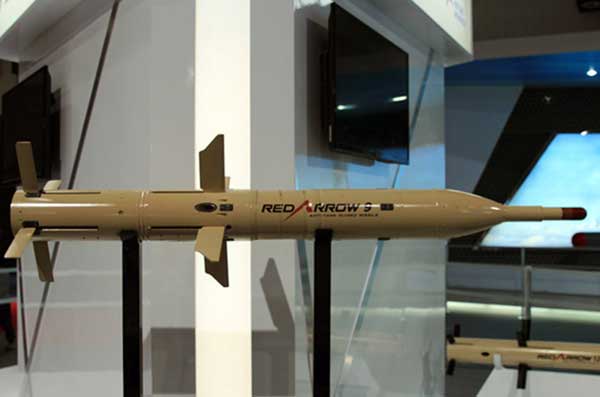

▲彈翼和尾翼展開之后的紅箭-9反坦克導彈（《兵器知識》資料圖）

美國的“標槍”反坦克導彈折疊翼設計與“紅箭”9類似，只不過其采用的是8片彈翼和4片尾翼，而且是統一縱向朝前折疊，發射后一起向后上方展開并鎖定。

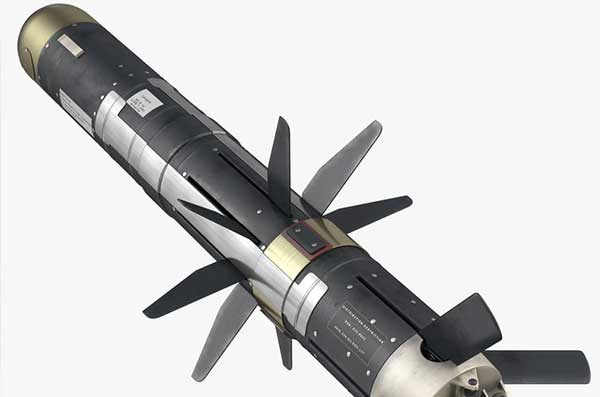

▲彈翼和尾翼展開的標槍反坦克導彈（效果圖），彈體上用于容納折疊翼的開槽十分清晰（雷錫恩公司）

這兩種導彈之所以沒有口蓋，將開槽露出，是因?yàn)樯涑潭急容^近，不用過多重視飛行阻力和雷達反射截面積問題，減少導彈的設計復雜程度。

我國更早的“紅箭”8反坦克導彈采用的是現在比較少見的卷弧式彈翼，即4片弧形彈翼卷起來緊貼彈體折疊，發射后在展開機構作用下沿逆時針?lè)较蛘归_(kāi)并鎖定。

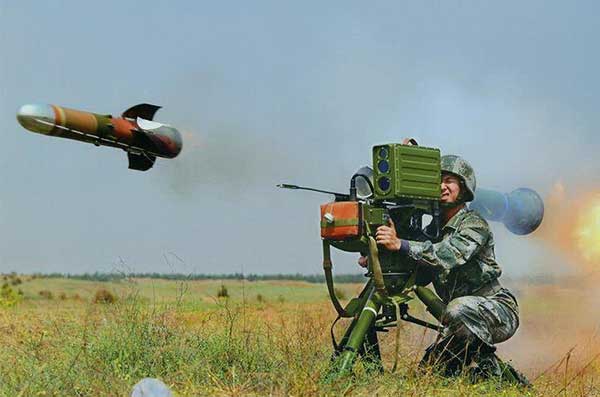

▲發射后的紅箭8正在展開卷弧式彈翼，落下的白色物體是彈翼折疊時的襯墊（《兵器知識》資料圖）

我國“紅箭”10光纖制導多用途導彈的4片X形矩形彈翼，是縱向朝前折疊于彈體表面。導彈發射出箱后，4片彈翼在展開機構作用下向后展開，到位之后鎖定。

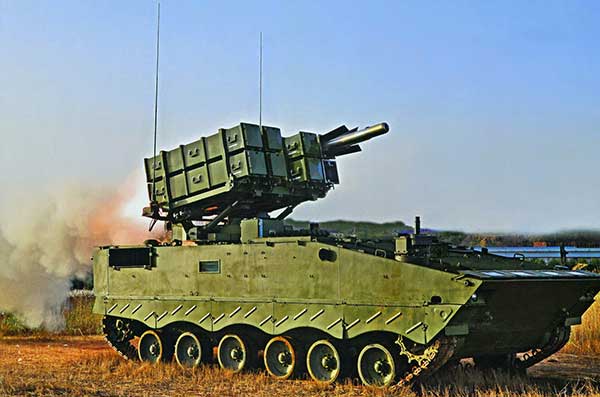

▲正在發射出箱的紅箭10反坦克導彈，可以看到其彈翼折疊情況（《兵器知識》資料圖）

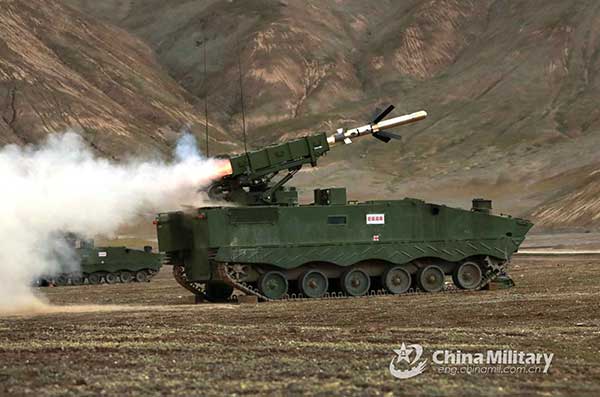

▲發射出箱后正在展開彈翼的紅箭10反坦克導彈（中國軍網）
