工程中的“問題土”——凍土

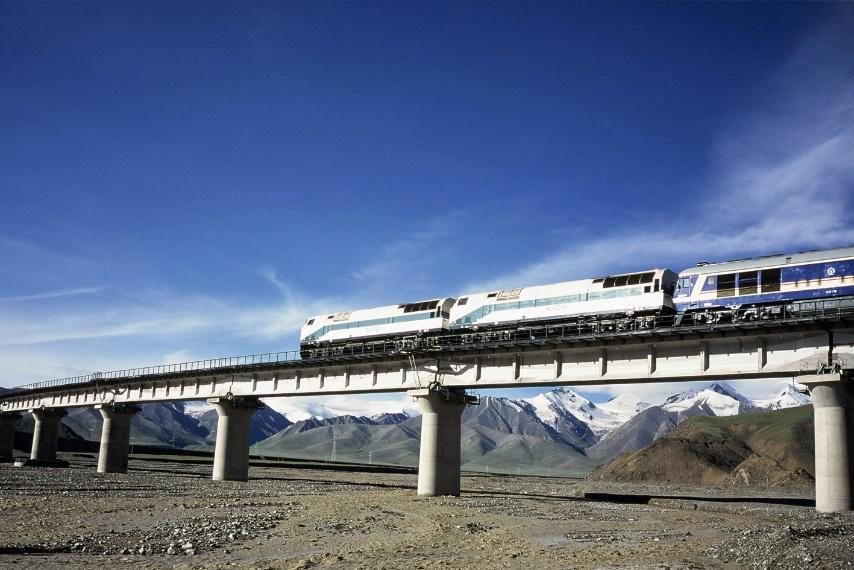

前面為大家介紹了工程建設中的兩類“問題土”黃土與膨脹土，今天帶大家了解最后一類——凍土。在小學課文中有這樣一篇文章《把鐵路修到拉薩去》，文中生動形象的描寫了中國工程隊在西部建筑中的艱難險阻，其中最大的“攔路虎”就是凍土層。

凍土的基本特征

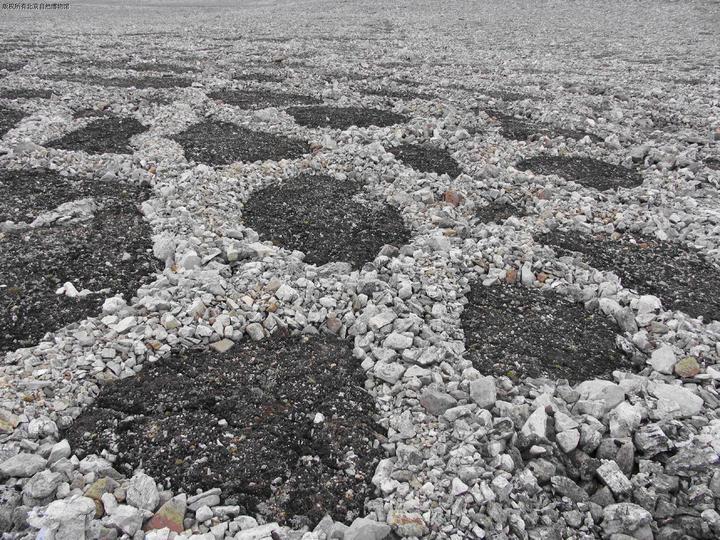

我多年凍土主要處于高山多年凍土帶和不連續多年凍土帶，多年凍土面積約為206.8×104平方公里，是世界上第三凍土大國，約占世界多年凍土分布面積的10%，約占我國國土面積的21.5%。凍土是一種溫度低于零攝氏度且含有冰的巖土。凍土中的冰可以冰晶或冰層的形式存在，冰晶可以小到微米甚至納米級，冰層可厚到米或百米級，從而構成凍土中五花八門、千姿百態的冷生構造。

凍土區常見病害

凍脹和融沉是寒區工程面臨的兩大主要工程病害，常導致房屋開裂、傾斜及變形，涵洞端翼墻裂縫、外傾，公路翻漿冒泥，鐵路路基變形、開裂等。土的凍結融化作用給國民經濟和生產生活造成了巨大損失，不僅建筑物使用年限縮短，運行條件變壞，而且增加了許多非生產性勞動、材料及投資去運行和維護。穿越多年凍土區的青藏公路、青康公路、青藏鐵路、南水北調西線工程，以及多年凍土區大量的工業和民用建筑都經受著土層凍結和融化的影響。

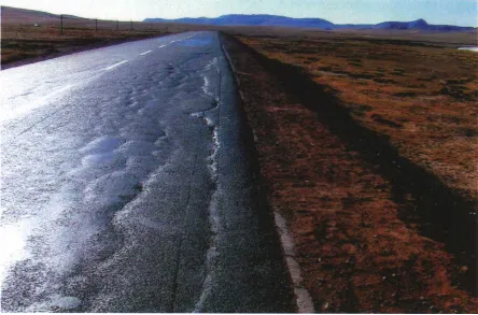

路基路面裂縫，路基一側有凍土島，凍土融化使一側產生變形

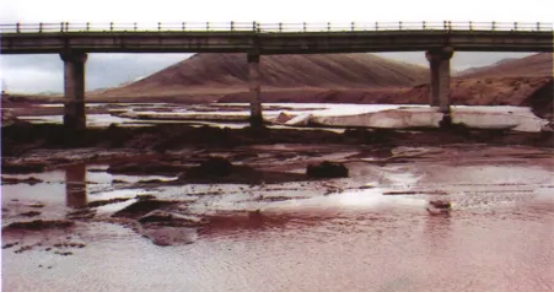

橋基下沉，凍融導致基礎下沉，中心橋墩發生傾斜、錯位

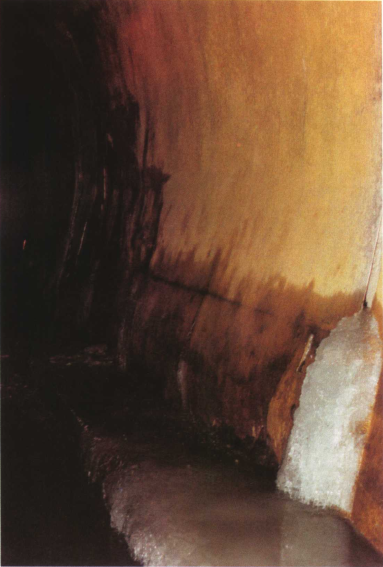

隧道內滲水結冰

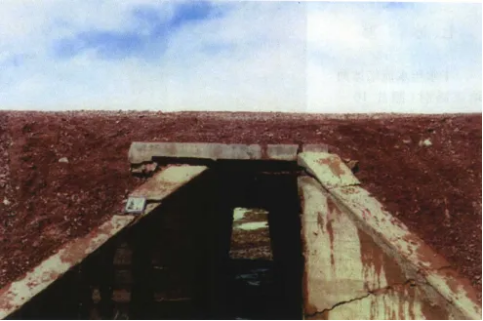

涵洞破壞，由凍脹推力作用或地基融沉所致，或者兩者共同作用

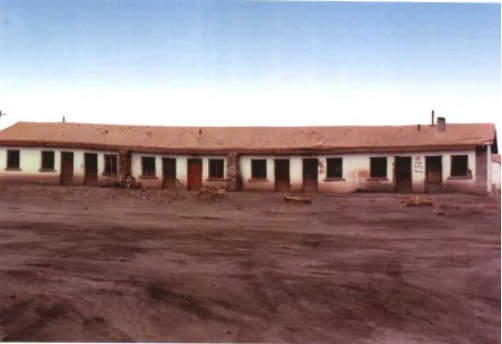

多冰-富冰凍土上的條基平房使用第二三年時因地基融沉發生變形

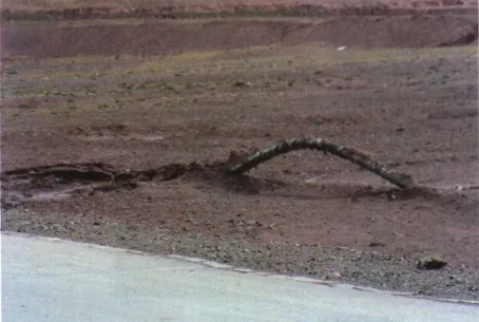

管線因土層中產生凍脹丘而被高高拱起

凍土區工程建設措施

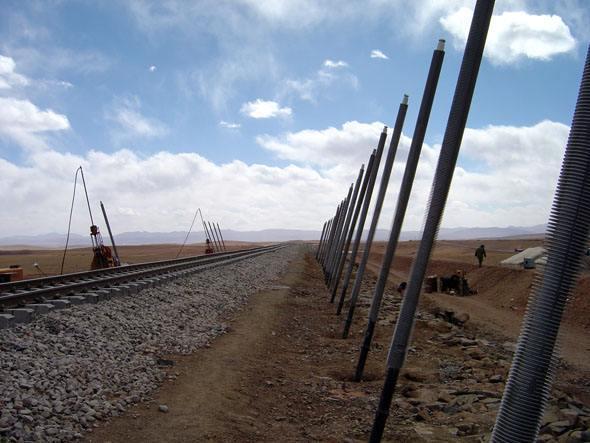

1、熱棒

在凍土區，青藏鐵路軌道兩側插滿了鐵棒，這就是能讓路基下面的永久凍土層在火車重壓之下保持冷凍狀態的熱棒。熱棒是一根密封的管子，里面填充了氨、氟利昂、丙烷、二氧化碳等物質，管子的上段是冷凝器，下端為蒸發器，中間為絕熱段，通俗講就是“吸熱段、絕熱段和散熱段”三部分。當熱樁下端吸收熱量后，液態物質會轉化為氣態，然后上升至冷凝器，熱量通過冷凝器發散。氣態物質再液化為液態，在重力的作用下流回?zé)針断露恕岚衾锏奈镔|(zhì)在氣態和液態之間不斷進行轉換，依靠熱棒的單向?qū)嵝院透咝У膫鳠岷蜕嵝?，從而源源不斷帶走路基的熱量，保持路基的穩定。

2、鋪設隔熱層的路基結構

在路基的底部或路基表面以下某一深度鋪設具有單向?qū)崮芰Φ母魺釋?，增大熱阻，以減小大氣和人為熱源的熱量進入到凍土層內，防止多年凍土地下冰融化。一般采用聚苯乙烯板或聚胺脂板作為隔熱保溫層。

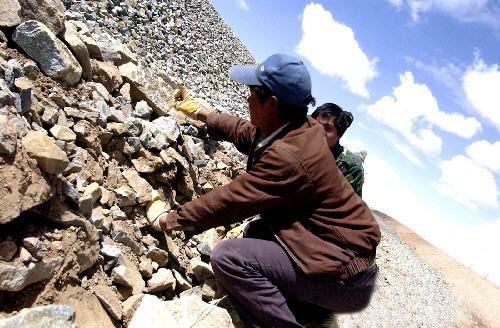

3、片石通風路基

向路堤覆蓋碎石塊，在暖季，由于熱空氣密度較小，因此熱量很難進入路基基地，而碎石頭之間的空氣流動和地表水蒸發后又能帶走熱量，可以起到熱屏蔽作用；在寒季，由于冷空氣密度較大，在自重和風的作用下將片石層中的熱空氣擠走，冷空氣更容易進入路基基底，因而能對凍土層起到保護作用。

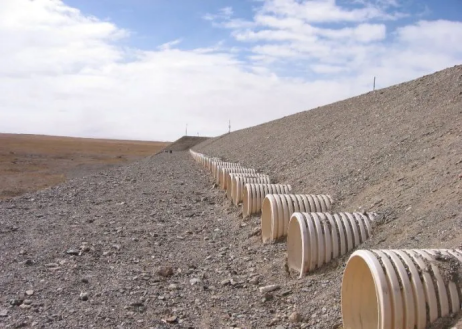

4、通風管路基

是在路基底部以上一定高度橫向鋪設一定孔徑的通風管，與路堤填筑材料組成復合式通風路堤。在通風管的一端安裝了自動溫控風門，當溫度較高時，風門會自動關閉，溫度較低時，風門自動打開，這樣可以避免夏季熱量進入通風管，能夠主動對路基進行保溫。
