大海航行靠舵手……舵到底是啥，船的方向盤嗎？

2.3大海航行靠舵手……舵到底是啥，船的方向盤嗎？

舵，作為船上特有的裝置，離我們的日常生活仿佛有點遙遠，卻又無處不在——

曾有一首膾炙人口的歌曲傳唱著“大海航行靠舵手”；形容一個人富有領導力，可能會說他是位優秀的掌舵者；艦船博物館中，常常放著一座領航舵，用來表達“指引正確方向”之寓意。

舵手和舵有多重要呢？舵手直接掌控著整條船的前進方向，在艦船航行中，艦長往往和舵手待在一起甚至親自操舵，以便隨時調整船的航線；至于舵本身呢，舵裝置的完好與否會直接影響到艦艇的安全機動。

汽車駕駛中，有個借用自開船的說法：將香港駕駛員靠右的方式稱為“右舵”，內地駕駛員靠左的方式則叫“左舵”——

舵到底是什么，就是船的方向盤嗎？

“舵”就是那個像方向盤的裝置嗎？

是，也不是。

舵其實是控制方向的一整套設備，除了常見的舵輪（就是舵手握著的那個像方向盤的東西），還有舵機，以及船尾的片狀的“舵葉”，這全部加起來才能控制船的方向，這就是整體的舵。

說起來，舵可是一種歷史豐富的部件。

我國的船舵是由船槳發展而來。早期，人們用槳在船的一邊劃動來讓船前進。當兩側的槳力不對稱時,船會轉向,于是人們也學會了用槳來改變航向。

后來槳的推進和操作航向這兩種功能逐漸分離：人們?cè)诖苍O(shè)置了專門的槳來控制方向，并擴大了槳葉面積；除了位置改變，操作也從原來的劃動變成不離開水面的左右擺動。就這樣，槳就逐步變成了舵。

早期的舵是斜伸出船尾的，在船后凸出較多。但這樣的尾舵槳也存在一些缺陷，比如遇到淺灘或靠岸時不易操縱。后來人們又發明了升降舵，可以根據水深調整舵的高低。當船靠岸或駛?cè)霚\灘時，可以把舵吊起來，避免被折斷；不需要改變航向時，也可以把舵升起來，以減少阻力、提高速度；遇到風浪時，把舵降到最低處，可以減少船體搖晃、降低船隨風漂泊的可能性，行駛會更安全。

到了18世紀，人們發明了舵輪，也就是那個看起來像方向盤的裝置，通過這個“方向盤”帶動滑輪來操作后面的舵，就比以前省力多了，而且方向盤位置在甲板上的前方，也方便觀察海面的情況?，F(xiàn)在很多機械傳動類的兒童玩具，都會做成船舵的形狀，可見這一裝置深入人心。

舵輪要帶動鏈條，把力傳導至船尾的舵葉，仍然需要人力。為了更省力，舵輪最開始也做得很大。因?yàn)橹行陌霃酱?，力矩就大，用力就小。不過，即便這樣，4小時一班的操舵也讓水手們累得夠嗆。

隨著技術發展，機械傳動變成了液壓傳動，操作舵輪才變得輕松一點。目前的駕駛臺都是電腦控制的電子傳動同步電訊號，舵輪可以做得比方向盤還小。舵手只用手指撥動，舵輪就轉到需要的角度了。而且在寬闊海面跟平穩路面一樣，是可以自動駕駛的，這大大減輕了航行的困難。

圖片說明：“中國環監001”號船駕駛臺，駕駛臺中間就是比車方向盤還小的舵輪（張志友團隊 / 攝）

小小的舵如何操控大大的船？

首先要說一下，雖然隨著槳的兩種功能分離，慢慢變成調整方向的舵和負責推進的螺旋槳，但它們還是一對好兄弟，經常在一起。

螺旋槳作為推進器，本身也有一些改變方向的功能，比如直葉推進和噴水推進，還有可調螺距螺旋槳能調節螺距來改變航向和航速，甚至可以360°旋轉的吊艙槳可把舵和槳合二為一，根據航行需要來調整推進器的角度，以實現正航、倒航以及戰術機動需求。所以，螺旋槳通常也會跟舵放在一起，聯合起來方便操縱。

那舵本身是如何調整航行方向的呢？

圖片說明：航行中轉動舵葉改變航行方向

航行中操縱舵時，它兩邊的水流就會出現不對稱。比如上面這張圖中，如果舵偏向右，那右邊就是迎流面，左邊就是背流面。水流過時，背流面（左邊）的流程比迎流面（右邊）的流程要長，速度也更快，而流速快就意味著左邊的壓力更低，這時候兩邊就會有壓力差，這股壓力差就會推動船體順時針轉動。

速度越快，舵越靈敏。靜止時舵就比較笨拙了，沒辦法讓船轉動。而且航行的時候，只要轉舵，就相當于增加了阻力，速度就會減小，所以我們要盡量少動舵、小動舵。

話說回來，駕駛室中那個操縱舵的手柄看起來小小的，那它到底如何影響并操縱萬噸巨輪呢？

舵裝置由舵葉、舵機、轉舵機構、傳動裝置、操舵控制系統構成。這一整套裝置一起工作，才能在規定時間內，將舵轉到需要的角度并保證其有效工作。

rId8圖片說明：船舶完整舵裝置

其中，舵葉通常安裝在船尾，使船轉動；舵機及轉舵機構一般安裝在舵機艙內，舵機是動力來源，通過轉舵機構將力矩傳遞給舵桿，從而帶動舵葉進行轉動；傳動裝置一般有機械式、液壓式以及電動式，它傳遞操作系統的信號來驅動舵機；操舵控制系統則由舵手或船長操縱舵輪或者手柄。

相對于大船來說，舵葉雖然是小小一片，但由于位于船尾，它與船的重心相距很遠，形成的力矩是相當大的，可以很便捷地改變航向。

為了應對一些緊急情況（比如船舶主電源失效），船上還會設置備用或應急操舵裝置，通常由蓄電池或應急發電機等應急電源供電。這樣可以在緊急情況下也能操縱船舶，臨時控制船舶航向，確保船舶的航行安全。另外，在滿足使用要求的前提下,為了減少水流的力并提高舵的剛度和強度，要盡量減小舵的各部分的外形尺寸和質量。

順便說一下，不僅水面上的船有舵，潛艇上也有舵，而且舵的結構更加復雜。因?yàn)闈撏Р恢皇窃谒婊蚰骋凰矫嫔线\(yùn)動，還要在垂直面內上浮或下潛，而且兩種運動可能會同時進行，所以對舵的要求也更高：在航行中，潛艇不僅要保持、還要能迅速改變航向或深度。

圖片說明：潛艇舵示意圖

為了控制垂直面內的運動，潛艇上一般都裝有兩對升降舵：首升降舵和尾升降舵；同時，為增加航行穩定性，尾部也設有水平穩定翼。要操控潛艇在水平面內的運動，則要用到方向舵和垂直穩定翼。方向舵用來改變水平面內的運動方向；垂直穩定翼用于保持水平面內的航向穩定性。當方向舵和首尾升降舵成各種不同的舵角組合時，就能靈活地控制潛艇在水面和水下的運動。

掌舵有多難？

我們判斷船好不好開，一般會用穩定性和回轉性來衡量。穩定性就是船保持既定航向，作直線運動的能力；回轉性是指船由直線航行進入曲線運動的能力——

通俗一點來總結，就是船走得直不直，彎拐得順不順，能在多大范圍內規避碰撞等。

首先，為什么穩定性這么重要？因?yàn)樵诤Ｉ系牟环€(wěn)定因素太多了。外界干擾如風、浪、流等，都會讓船偏離航向。這跟車不一樣，開車的時候，默認狀態就是直走，但船要保持直行向前，需要駕駛者不斷地操舵。所以，操舵的頻次、角度是衡量穩定性的標準。

航向穩定性好的船，不用經常去操舵，航跡接近直線。而穩定性不好的船，會需要不斷糾正航向，航線更曲折，實際的航行距離更長。通常，如果平均操舵頻率不大于每分鐘4-6次，平均轉舵角不超過3°到5°，就可以認為船的航向穩定性是符合要求的。

同時，不斷操作也增加了操縱裝置和推進裝置的功率消耗。由于操舵增加的功率消耗，一般占主機功率的2%-3%，而穩定性不好的船，此處增加的功耗可能高達20%。

第二個衡量標準“回轉性”，則與船的避讓、靠離碼頭、靈活掉頭等密切相關。主要指標是“定?；剞D(zhuǎn)直徑”，這個指標很重要，甚至曾是衡量船舶操縱性的唯一指標。

我們可以通過下圖來理解回轉直徑的概念。

如果船先以零度舵角作直線航行，然后轉到某一舵角，并保持角度不變，船的軌跡將會是什么樣呢？

圖片說明：定?；剞D(zhuǎn)直徑示意圖。這個過程，可以理解成船前行、變向、再畫圓。

從上圖可以看到：船重心的軌跡會是先保持一段直線，然后發生彎曲，最后為接近圓形，像一個傾斜的大寫字母P。根據過程中運動參數的變化，回轉過程分三個階段：轉舵、過渡和定?；剞D(zhuǎn)。這個過程，我們可以簡單理解成船前行、變向、再畫圓的軌跡。

首先是轉舵階段：以轉右舵為例，從開始執行轉舵命令，到實現指定舵角為止的這個階段稱為轉舵階段，通常約8-15秒，航行半個船長。這個時間依賴于船和舵機功率大小。由于慣性很大，船開始幾乎按原方向航行，但阻力增加，航速開始減小。

然后是過渡階段：隨著時間的增長，舵力開始產生作用，但是并不是馬上轉向右舷，而是向相反方向（左舷）方向橫移。這是為什么呢？

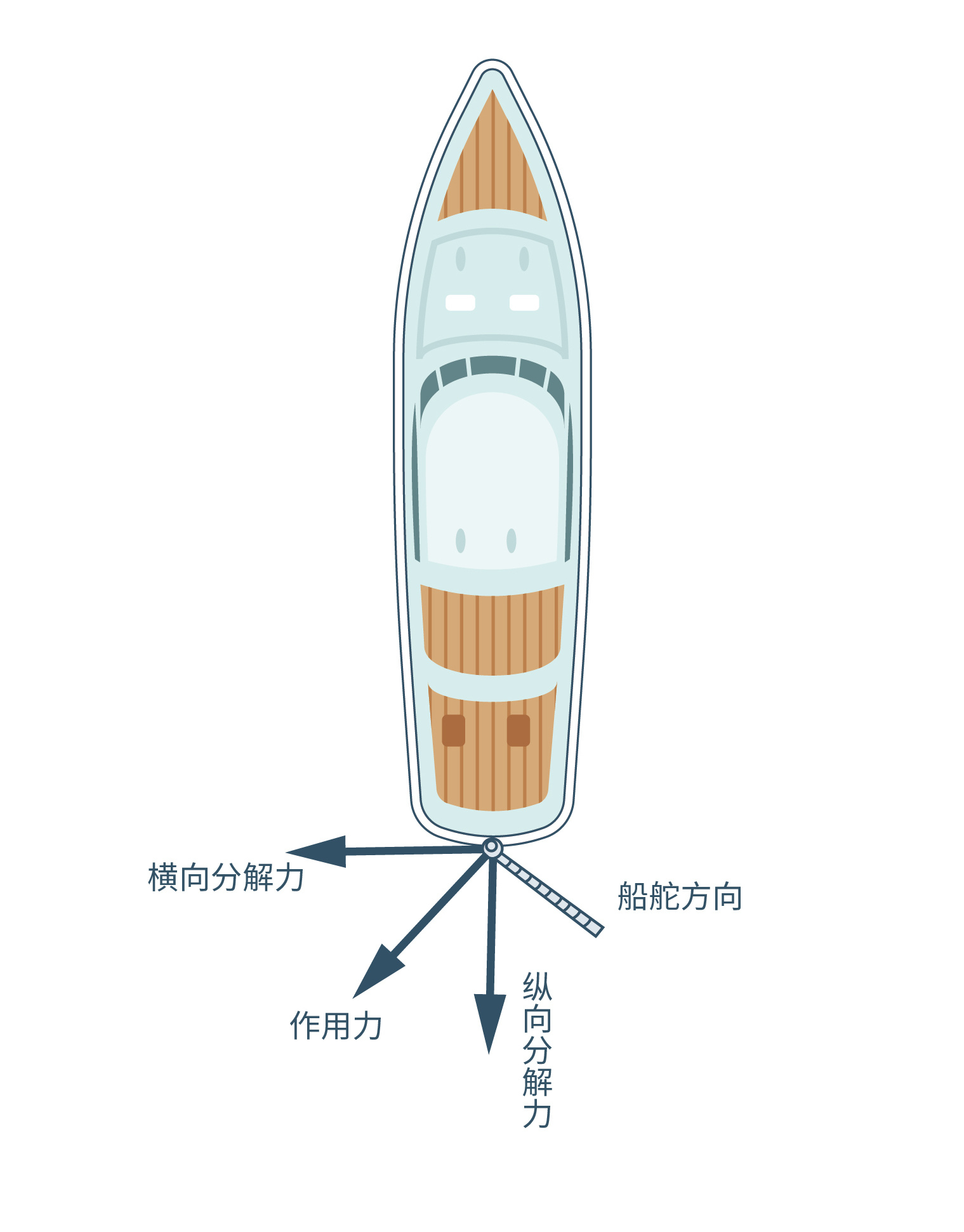

圖片說明：舵力的分解示意圖

原因可以從船體的受力來理解（如上圖）：舵力的橫向分解力會使船體向轉舵的反方向橫移，當橫移至最大時，這一段橫移就叫做反橫距；同時，橫移速度與船前進的速度會疊加，這樣船的合速度就指向了左前方，于是漂角出現了（可以理解成你此刻正在前行的方向和船頭的夾角），如同舵的受力一樣，這時船的左右舷也產生了壓力差，因此在船體上形成了指向右舷的水動力。由于船體要比舵葉大很多，所以船體上的水動力要遠大于舵力，由此，在船體水動力的作用下，反向橫移會逐漸轉為向轉舵一側的正向橫移，而船首一直保持向右回轉。

也正是由于這段反橫距的存在，所以假如當船上有人左舷落水后，不要向右舷打舵，因?yàn)榇芸赡軙?huì)因?yàn)榉礄M距向左運動，撞擊落水人員造成二次傷害。正確的做法是向落水人員的同一舷方向打滿舵，拉開安全的反橫距距離，保證人員安全后，快速開展救援。

最后是定?；剞D(zhuǎn)階段：船的受力達到新的平衡，以一定的角速度作勻速回轉運動，重心運動軌跡為圓形。船進入到定常階段后的回轉圈的直徑，稱為定?；剞D(zhuǎn)直徑（常用D表示）。滿舵條件下的定?；剞D(zhuǎn)直徑稱為最小回轉直徑，定?；剞D(zhuǎn)直徑與船長的比值稱為相對回轉直徑。

怎么判斷回轉性好不好呢？可以根據最小相對回轉直徑來判斷，“5”可以說是個分界線，比如對于回轉性極佳的小型快艇，這個值只有3，而船型細長、掉頭困難的驅逐機則可能達到10。事實上，大部分船的這個值都在5-7之間。

圖片說明：各種船舶的相對回轉直徑

回轉可不只是像圖中畫的那樣“掉個頭再轉一圈”?；剞D(zhuǎn)時，船的速度會降低，在小舵角回轉時，航速變化不大；但在滿舵回轉時，因?yàn)樽枇υ龃螅蟠笙牧寺菪龢耐屏?，船速甚至?xí)p小到回轉初速的40%左右。

而且，在回轉時還會出現橫傾，這是由于船體水動力、舵力、離心力等不是作用在同一高度而造成的，就像大客車轉彎過快時會翻一樣，如果橫傾角過大，甚至?xí)斐纱瑑A覆。所以，回轉時轉舵的速度，直接關系到船的安全。船在海上遇到困難需要變向、掉頭，或在靠離碼頭時要靈活轉身，都是在這個看似簡單的動作基礎上來做的，這也是回轉性這么重要的原因。

值得注意的是，船的穩定性和回轉性還會互相制約，所以在艦艇設計時，應根據其用途和航行區域?qū)Σ倏v性的要求而定。比如，對于近岸航行及反水雷艦艇，由于航向變動頻繁，對回轉性要求更高；而設計驅護艦時，則需要考慮到它常常以較高的航速保持直航，因此對穩定性要求更高。

理解了穩定性和回轉性之后，也就不難理解“掌舵開船比想象中要難很多”吧——大海航行靠舵手，舵手則靠高超的技能和強大的勇氣。
